| Carcassa di carne sospeso carrozzeria frigorifero del camion con kit di pannelli sandwich sigillati in FRP / GRP completo e canale di scorrimento per ganci |
| La scatola frigorifera e isolante può adattarsi al telaio di |
| Volvo, Benz, MAN, Scania, Isuzu, JMC, JAC, Foton, FAW, HOWO, Sinotruk, Shacman, Beiben, Tata, Mitsubishi, Ford, Toyota |
| Struttura principale del gruppo |
Fibra di vetro + PU + Fibra di vetro |
| Spessore del pannello della scatola |
Tetti/mm |
Parete / mm |
Pavimento / mm |
Porta / mm |
| 105 |
105 |
105 |
105 |

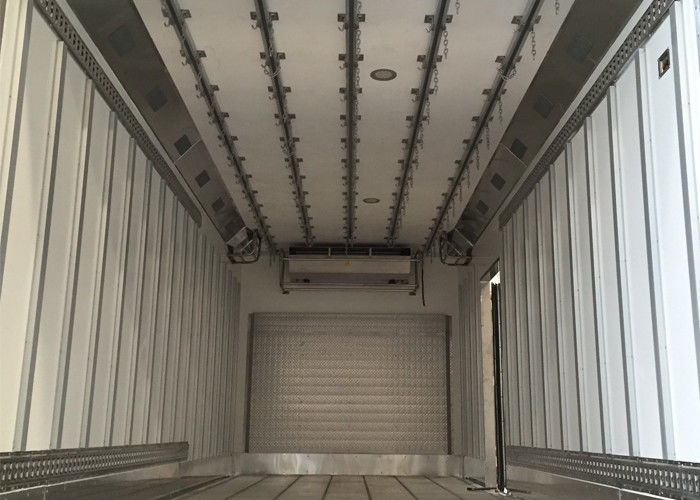

| Ferrovia scorrevole per carne |
Allu, o mani inossidabili e rotaie per carne carcassata. |
| Agganci da carne |
Agganci per la carcassa in acciaio inossidabile appesi al binario |
| Capacità |
4T/metro quadrato |
| Con pareti laterali molto più spesse e forti (con più travi incorporate) e pannelli di tetto rinforzati per far appendere la carcassa di carne.Con rotaie scorrevoli per la carcassa agganciata facile da spostare. Ha bisogno della parete di sdie e il tetto super più forte della scatola standard. Siamo l'unico fornitore può garantire la capacità del tetto 4T / metro quadrato. |
| Materiale isolante |
Tutti i pannelli, il pavimento e il tetto della scatola saranno isolati con schiuma di poliuretano (PU) di densità 40 kg/m3, in grado di fornire il valore di conduttività termica di 0,3 kcal/m3.
il tasso di fuga di gas dell'isolamento della carrozzeria è inferiore a 0,3w/m2*k |
Norme |
| Tubi di scarico |
2 n. PVC U-pipe, 30 mm di diametro, drenaggio con tappo di drenaggio all'estremità anteriore. |
Norme |
| Piastra di calcio interna |
Piastra di calcio di alluminio controllata di 30 cm di altezza per la prova di perdite e la protezione delle pareti. |
Opzioni |
| Rafforzamento della parete anteriore: |
1Piastra di acciaio progettata come telaio di supporto per trasportare l'unità di raffreddamento in modo sicuro, adatta per il THERMO KING o per il portatore. |
Opzioni |
| 2Unita' di raffreddamento Tagliata Finitura GRP telaio spessa 3 mm. |
| Pavimento |
Costruzione dei pavimenti |
1.intera struttura chiusa, senza alcun metallo. |
| 2. l'imposizione di elementi trasversali in legno per mantenere la forza trasversale del pannello. |
| 3. isolamento in poliuretano di spessore complessivo di 82 mm. densità di 40 kg/m3 sotto uno strato di compensato di spessore di 12 mm |
| 4. pellicola GRP/FRP di spessore 2,5 mm |
| Superficie |
Standard: la superficie del pavimento è completamente coperta da un grop bianco realizzato insieme al pannello del pavimento. |
Norme |
| Opzioni: piastra di alluminio contrassegnata, canali di alluminio come riparato. |
Opzioni |
| Profili di alluminio |
Il profilo di alluminio utilizzato è argento ionizzato, trattato termicamente, metallo duro che è realizzato in leghe 6063, per la resistenza all'usura e la resistenza alla scatola. |
|
| Angolo esterno |
L'angolo estruito 100 x 150 x 3 mm, realizzato in alluminio, include angoli rotondi anteriori, posteriori, superiori e inferiori, per proteggere l'angolo e il lato del furgone. |
Opzioni |
| bordo interno dell'involucro |
Fatto di alluminio solo il lato superiore per organizzare il filo della luce. |
Opzioni |
| Connessione a un'altra parte |
Fatto di lega di alluminio per proteggere il bordo laterale del furgone, verticale nella parte anteriore è un modello semicircolare, lato orizzontale è un modello angolo di 90 gradi. |
Opzioni |
| Luce |
Interno: |
Luce interna a LED di tipo 24V-8W, resistente all'umidità 2°s, fissata sul tetto. |
Norme |
| Esterno: |
2+2 No ′S luce, davanti e dietro in cima, davanti è bianco, dietro è rosso. |
Norme |
| Tende di plastica |
Porta laterale |
Tende in plastica di PVC spesse 3 mm x larghe 200 mm, sovrapposte, abbastanza lunghe da coprire l'intera altezza della porta laterale. |
Opzioni |
| Porta posteriore |
Tende in PVC di spessore 3 mm x larghezza 200 mm |
Opzioni |
| le tende sono appese su una parte femminile in acciaio inossidabile collegata alla parte maschile fissata sul tetto. |
| Porta posteriore |
Tipo di porta |
Due porte posteriori con pinza esterna e interna, aperte. |
standard |
| Opzioni: 3 porte posteriori con ali, sollevamento posteriore. |
Opzioni |
| Apparecchi per porte |
Gli accessori montati con la porta sono in acciaio inossidabile. |
standard |
| 2 no. serrature tipo container più porta. |
| Sigilli per porte |
Tutti i bordi della porta dotati di doppi profili in alluminio e guarnizione di gomma epdm. |
standard |
| Portante e tappi |
2 serie di supporti per porte in acciaio inossidabile, montati con forza su piastre interne. |
standard |
| Manico della porta |
tubo in acciaio inossidabile da montare alla porta sinistra per tenere la persona entrare nella scatola |
standard |
| Sottoquadro |
Acciaio al carbonio 16mn, dimensioni per specifiche del telaio del cliente |
Norme |
| Colori di finitura |
Colore gelcoat bianco su entrambi i lati, resistente ai raggi UV, omologazione per uso alimentare |
|
| Altre opzioni |
|
| A) porta laterale (apertura singola) |
940*1740 mm |
Opzioni |
| a ali singole aperte |
| Opzioni: doppie ali aperte |
| B) divisorio (staccabile) |
Per separare lo spazio del furgone in diversi spazi di carico di carico con temperatura diversa (se l'unità frigorifera può) |
Opzioni |
| C) ganci da carne |
Per appendere la grande carne o pesce sul tetto |
Opzioni |
| Frigorifero |
Fumare, trasportare, Mitsubishi |
|
| Materiale del pannello del corpo |
I pannelli esterni sono rivestiti con fibra di vetro di alta qualità di più di 3 mm.Materiali antiparassiti e igienici per gli alimenti |
| Materiale principale |
Strato superficiale di abbigliamento in resina di plastica, impermeabile: ashland |
| Ordine dello strato di produzione del pannello |
| Fibra di vetro libera da alcali/ |
| Poliesteri non saturi |
| COLOPHONY: ASHLAND BRAND DAL' AMERICA |
| PU: PURE BRAND FROM CHINA & GERMANY JUNTED VENTER |
| BOND: HENKEL BRAND DALLA GERMANIA |
| Produzione di attrezzature e tecnologia |
1Adottare il know-how e le attrezzature speciali di Kogel Fahrzeugwerke AG per produrre i pannelli sandwich dei camion refrigerati e isolati con metodo WET-IN-WET e lavorazione ad alta pressione e vuoto. |
| 2. La macchina di stampa speciale può soddisfare i vari requisiti dei corpi refrigerati e isolati. La dimensione del pannello può essere scelta nella seguente gamma:Lunghezza 0-14750 mm Larghezza 0-3200 mm Spessore 27-135 mm |
| 3Il corpo isolato è formato applicando adesivo di poliuretano all'area articolare dei pannelli sandwich completamente chiusi, che garantisce l'affidabilità articolare e l'isolamento ottimale. |
| Costruzione del corpo |
L'intera carrozzeria del furgone è composta da sei pannelli: piastra di pavimento, parete anteriore, due pareti laterali, tetto e portale della parete posteriore.senza barre trasversali all'interno e all'esterno, pelle di poliestere rinforzato a fibra di vetro, rinforzato con cinghie Z. |
| Il nucleo di schiuma dura con le migliori proprietà isolanti. |
| Senza elementi portatori metallici = senza diretta conduttività termica. |
| Per la cornice galvanizzata e il pannello G.P.R. A causa dell'assenza di metallo, si ottiene un eccellente valore di isolamento.Serratura della porta con pressione di contatto ottimale. |
| Istruzioni principali del kit e della scatola del pannello |
Pannelli chiusi prodotti con tecnologia e macchine tedesche, struttura adesiva con il tipo di blocco di costruzione, materiale vescicente poliuretano privo di Freon è la nostra innovazione,Che sono molto diversi dal tradizionale pannello sandwich aperto con collegamento da metalliLa superficie dei nostri pannelli è in FRP, la parte centrale con foglio di schiuma di PU, la superficie è collegata da un rigidificatore di FRP al tutto, durante la produzione.La fibra di vetro, UPR ((Resine di poliesteri esterici insaturi) e schiuma PU senza fluoro strutturata insieme dopo riscaldamento e pressione, che rende anche uno strato di protezione UV, impermeabile, anti-invecchiamento,Anticorrosione nella superficie esterna dei pannelli allo stesso tempo. |
| Caratteri |
I personaggi principali sono i seguenti: |
| 1Leggera: 40% più leggera del corpo in metallo. |
| 2- Migliore isolamento: valore K inferiore a 0,3w/mq*K. |
| 3Alta resistenza e lunga durata: 5 volte più lunga del corpo in metallo. |
| 4Non corrosivo, non inquinante, anti-salame, resistente agli acidi e alla soda. |
| 5Facile da assemblare e riparare in loco. |
| Facile assemblaggio per la scatola |
E' anche molto facile assemblare i nostri corpi isolati, perche' applicando l'adesivo poliuretano all'area articolata dei pannelli sandwich completamente chiusi,Che garantisce l' affidabilità della giunzione e l' isolamento ottimaleTutti i corpi CKD che forniamo hanno incluso tutti gli accessori necessari come angoli in alluminio, angolo in alluminio, colla di tenuta, viti, guardie laterali, ecc. Pertanto,Puoi assemblarli da solo senza acquistare alcun materialeGeneralmente, 3-4 lavoratori possono assemblare 5-6 corpi ogni giorno. Inoltre, all'inizio assegneremo i nostri ingegneri per fornirvi qualche guida tecnica. |
