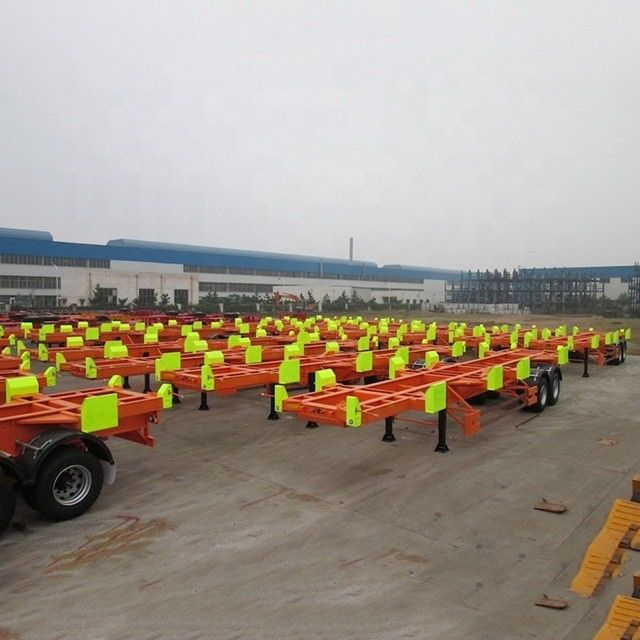

Cassa del contenitore terminale | | | |
1Modello: | | | GET9402TJZport |
Questo telaio è progettato per il trasporto di un contenitore ISO da 40 ′′ e due contenitori ISO da 20 ′ con guida di angolo e serrature per adattarsi
la richiesta di carico verticale e veloce della gru Termianl, soddisfa tutti i D.O.T., A.A.R., ANSI, T.O.F.C., FMVSS, SAE e TTMA
le specifiche. | | | |
2. GENERALE | | | |
Lunghezza complessiva | 46 piedi | 14,136 mm | |
Larghezza complessiva | 9 ft | 2,740 mm | |
Altezza complessiva | 5 piedi | 1550 mm | |
Altezza della quinta ruota | 4 piedi | 1,200 mm | |
Localizzazione del Kingpin | 4 piedi | 1,100 mm | Dalla parte posteriore del sostegno anteriore |
Posizione del carrello di atterraggio | 8 piedi | 2,420 mm | Dal centro di Kingpin |
Distribuzione dell'asse | 4 piedi | 1,310 mm | |
Localizzazione del tandem | 30 piedi | 9,100 mm | Dall'anello alla sospensione anteriore |
Peso di Tare | 16,540 Ibm | 7,500. kg | |
Carico utile | 992,10 Ibm | 45,000. kg | |
3. STRUTTURA E COMPONENTI IN ACCIA | | | |
Fuoco principale | profondità: 450 mm (17,7")
Fascia principale auto-corrotta con acciaio legato basso di alta resistenza con resa di 350 MPa Fascia I laminata a caldo, ASTM A572 grado 50 o equivalente
(Q345) | | |
Flanghe | Flanche superiori: 14 mm (1/2 "),
Flanche inferiori: 16 mm (2/3 ")
Acciaio legato basso di alta resistenza con resa di 350 MPa, fascia I laminata a caldo, ASTM A572 grado 50 o equivalente (Q345) | | |
Accoppiatore superiore | 1/4 ′′ piastra di raccolta con JOST 2 ′′ di diametro quadrato tipo king pin per standard SAE | | |
Supporto anteriore | Canali in forma di U in acciaio ASTM A572 di grado 50, con sezione aperta di larghezza 7' x altezza 6' x spessore 5/16', piastra superiore 3/8' | | |
Supporto posteriore | Canali in forma di U in acciaio di grado 50 ASTM A572 con sezione aperta di larghezza 7' x altezza 7' x spessore 5/16, piastra superiore 3/8' | | |
Parato posteriore | 100 x 100 mm (4 ′′ x 4 ′′) passo di tubo quadrato con sezione verticale conica ′′H ′′ | | |
| La barra e' saldata ai verticali e alla trave principale. | | |
Guida di angolo e serrature | 4 coppie di serrature di angolo sul lato e 2 coppie di Corner Guider alla testa e alla coda
Per guidare il contenitore localizzare il contenitore telaio dalla posizione verticale e fissare il contenitore orizzontale e longitudinale
I movimenti sono limitati durante il movimento.Solo per il telaio del container terminale | | |
Trasporto di atterraggio | Capacità di 25 T (55.000 libbre), 2 velocità 19 travelling con scarpe basse T | | |
| La maniglia della manopola è posizionata sul lato del conducente del telaio. | | |
Sospensione | sospensione meccanica in tandem con molle a foglia.
Opzioni: sospensione in aria | | |
Fabbricazione a partire da: | Assi quadrati da 150 mm (6") con capacità di 13 T (28,660 lb), binario da 1840 mm (72,5 ′′), freno da 420 x 180 mm (16,5 ′′ X 7 ′′); cuscinetto/sigillo TIMKEN, 37
spline, HALDEX 6.0 ′ regolatori automatici di flessione, hub ventilato internamente; 10 hub pilotati HUB con tamburo in acciaio fuso da montare fuori bordo
(Opzioni ABS)
Tipo di freno: Freno a tamburo; Opzione: Tipo di disco
Produttore: FUWA, Opzioni: BPW,SAF | | |
Lubrificante | Mobilith SHC007 lubrificante a grassi sintetici con tappo a mozzo metallico | | |
Ruote | 22.5 x 8.25 ruote a pilotaggio a navata | | |
Pneumatici | 11R22.5-14PR tipo senza tubi | | |
Sistema di frenatura | Sistema di frenatura a doppio aria, valvola di emergenza a relè WABCO/HALDEX, opzioni: sistema di frenatura ABS | | |
| Comando di frenatura a mani Phillips 12-0061 e 12-0081 e T30/30 | | |
| 3/8 di tubo d'aria blu per il controllo e 3/8 di rosso per l'approvvigionamento, serbatoi d'aria da 40L, soddisfano le norme FMVSS 121 | | |
Altri dispositivi | L'illuminazione a LED a 12 volt di OPTRONICS con cablaggio di sigillo a muffa di Phillips, soddisfa gli standard DOT e SAE.
Illuminazione a LED. | | |
Pittura | Blast abrasivo di tutte le superfici metalliche non inferiore a SA-2.5 per ottenere acciaio nudo pulito La superficie sarà rivestita con vernice marina
contenente almeno 70% di zinco- ricco di base e copertura acrilica alifatica di uretano vero, colore opzionale, spessore totale non inferiore a 80 μm
dopo membrana secca | | |
MISC | Marcatura standard GET, porta documenti, nastro di visibilità, battitori di fango in gomma nera 24x27 | | |
Opzione | Hubodometro, sistema di gonfiamento pneumatico PSI | | |
